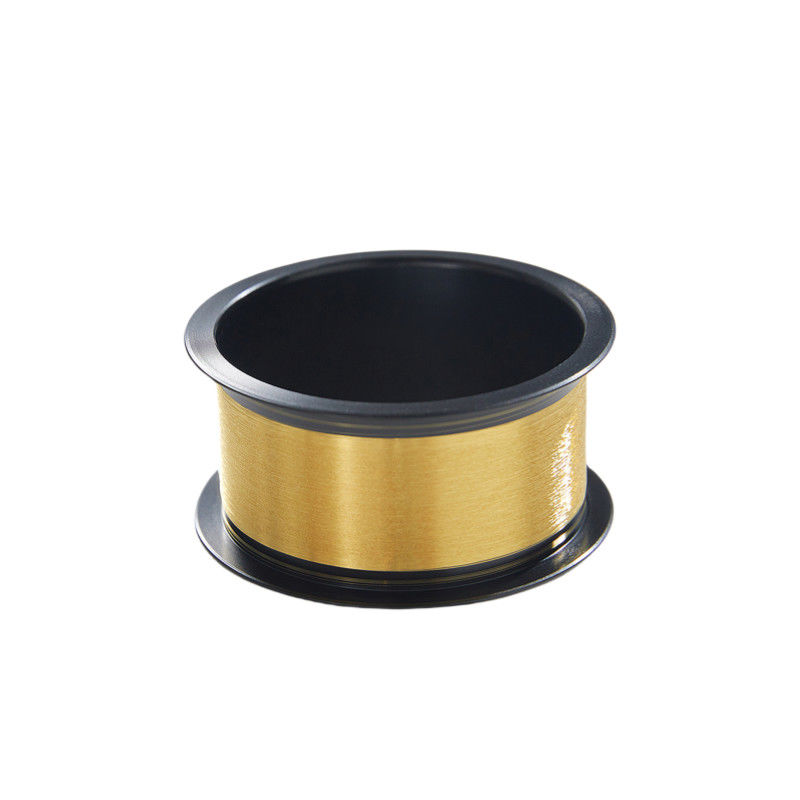

Ultra ince tel, yarı iletken ambalajı için 0,01 mm çaplı altın bağlama tel
Yüksek yoğunluklu yarı iletken ambalajlama için optimize edilmiş, buultra ince 0.01mm altın bağlama telgelişmiş IC üretiminde olağanüstü elektrik iletkenliği (≤2.4 μΩ·cm) ve mekanik güvenilirlik sağlar.99.999% yüksek saflıkta altınİzleme alaşım elemanları ile, aşırı sıcaklıklarda (-55 ° C ila 300 ° C) istikrarlı bir performans sağlar ve mikroelektroniklerde, MEMS cihazlarında ve 5G modüllerinde sinyal kaybını en aza indirir.
Çekim dayanıklılığı:≥4200 MPave ultra pürüzsüz yüzey finişi, bu tel, yüksek hızlı termosonik bağlama sırasında kırılma riskini azaltır, sub-mikron bağlantılar için hassas top çapları (2.5 ∼ 3.5φ) ve döngü yükseklikleri elde eder.Üstün yorgunluk dayanıklılığı 10,000+ bağlanma döngüsü, otomotiv elektroniği, tıbbi sensörler ve yapay zeka çip ambalajı için ideal hale getiriyor.
ROHS uyumluve otomatik kablo bağlayıcılarıyla uyumludur. Dünya yarı iletken liderlerinin güvendiği, üretim verimliliğini %15~20 arttırırken, daha pahalı palladium kaplı alternatifleri değiştirir.Bu altın bağlayıcı tel minyatürleşme standartlarını belirliyor., dayanıklılık ve enerji verimliliği yeni nesil elektroniklerde.
Altın (Au) bağlama tel, bir yarı iletken ölçekle paket arasındaki kablo bağları oluşturmak için yarı iletken endüstrisinde en sık kullanılan tel türlerinden biridir.Mükemmel elektrik iletkenliği ile bilinir., iyi ısı iletkenliği ve yüksek güvenilirlik.

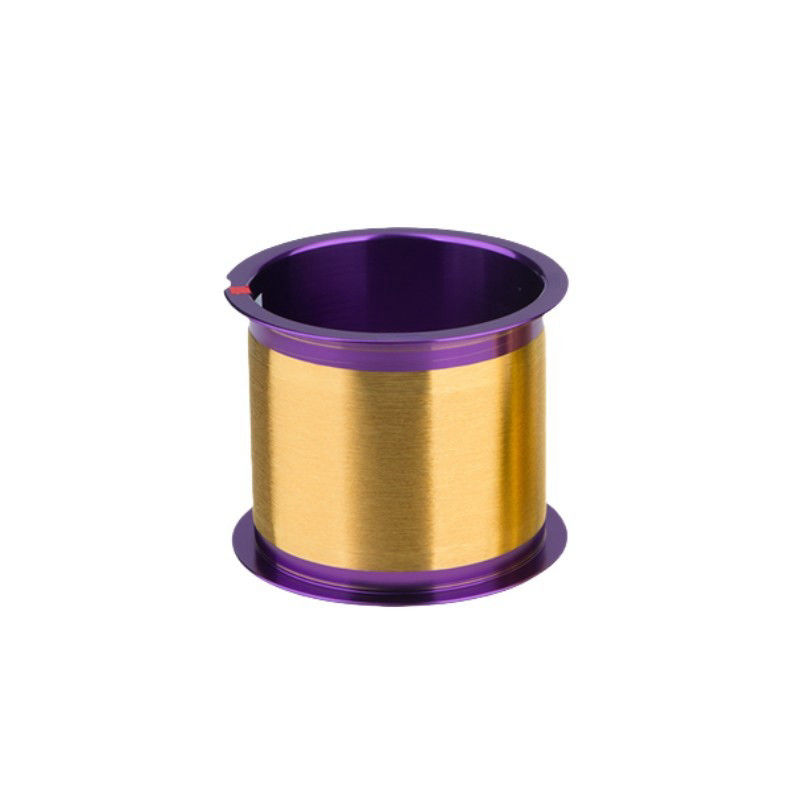

Altın bağlama telleri genellikle yüksek saflıkta altından yapılır, saflık seviyesi% 99.99 veya daha yüksektir. Tel genellikle rulolar halinde sunulur ve çeşitli çaplarda mevcuttur,10-40 mikron arasında değişen.
Winner, 4N 99.99 / 3N 99.9 / 2N 99'un çeşitli bir portföyünde geniş bir top, kenar ve stud bağlama tel seçeneği sunar.0.
* Yüksek saflıkta hammaddeler (99,999 %)
* Istikrarlı mekanik özellikler
* Yüksek kaliteli tel yüzeyi
* Müşteri özelliklerine göre yapılmıştır
* Çok ince uygulamalar için 0,6 mil / 15 mikron boyutuna kadar çaplı.
* Top ya da kenar bağlama veya çubuk çarpma için
Altın bağlayıcı tel, mükemmel elektrik iletkenliğine, termal iletkenliğine, mekanik özelliklerine ve kimyasal istikrarına sahip yarı iletken ambalajı için bir tür malzemedir.Bu ürün ambalaj için iç kurşun olarak kullanılır ve entegre devrelerin ve yarı iletken ayırıcıların üretim sürecinde temel malzemelerden biridir.Winner, müşteri gereksinimlerine göre 10um-40um'dan farklı tel çapları ile Au bağlama telini sağlayabilir.
|
yoğunluk:
|
19.34 g/cm3
|
|
Erime noktası:
|
1063°C
|
|
Elektriksel direnç: (@20°C)
|
2.3 μΩ-cm
|
|
Elektrik İletkenliği: (@20°C)
|
% 75 (IACS)
|
|
Isı iletkenliği: (@20°C)
|
315 W/m-K
|
|
Füzyon akımı (10 mm x 25 μm)
|
0.52 A
|
Tam bir kablo çapı yelpazesi sunmaktan gurur duyuyoruz, böylece farklı kablo uygulamalarında çeşitli güç ve uzatma ihtiyaçlarını karşılıyoruz.Özel çözümler sağlamak için müşterilerimizle yakın işbirliği yapıyoruz.Bu özel çözümlerde, germe dayanıklılığı ve uzatma gibi teknik parametreler, özel gereksinimlerini karşılamak için titizlikle uyarlanır.Bu müşteri merkezli yaklaşım, sadece müşterilerimizin beklentilerini karşılamamızı değil, aynı zamanda çok rekabetçi tel üretimi ve yapıştırma uygulamaları pazarında onların beklentilerini de aşmamızı sağlar..
|
Tasarım
|
Çapraz
|
Çekim Gücü (gms)
|
Uzunluk (%)
|
|
99% 99 Au
|
0.7 mil
|
17.5 μm
|
3 - 10
|
2 - 6
|
|
0.8 mil
|
20 μm
|
4 - 13
|
2 - 7
|
|
0.9 mil
|
22.5 μm
|
5 - 16
|
2 - 8
|
|
1.0 mil
|
25 μm
|
6 - 20
|
2 - 8
|
|
1.3 mil
|
32.5 μm
|
10 - 45
|
2 - 10
|
|
1.5 mil
|
37.5 μm
|
13 - 50
|
2 - 12
|
|
1.7 mil
|
42.5 μm
|
15 - 60
|
2 - 12
|
|
1.8 mil
|
45 μm
|
20 - 70
|
2 - 12
|
|
2.0 mil
|
50 μm
|
25 - 85
|
2 - 15
|
|
3.0 mil
|
75 μm
|
50 - 180
|
2 - 20
|
Neden Altın Bağlayıcı Tel?
Altın (Au) bağlama telleri, yüksek pin sayısına, ultra ince tonlama mikroelektronik cihazlardan yüksek güçlü ayrı bileşenlere kadar geniş bir yelpazede uygulanmaktadır. Au is the preferred choice of bonding material when a) the contact material is not compatible with Aluminum (Al) and/or Copper (Cu) b) the contact area is limited c) the device will be subject to high temperature or high humidity environments.
Altın bağlama telinin avantajları:
• Tahvillerin son derece güvenilir olması
• Geniş bir işlem penceresi
• Düşük etki topu ve çivisi yapıştırma
• Üstün döngü performansı
• Yüksek çekim testi performansı
• Mükemmel korozyon direnci
• Standart Al bağ telinden daha yüksek füzyon akımı.
1Winner ne tür bir maden tel üretiyor?
Kendini bağlayan mıknatıs yuvarlak bakır telinin, ince poliüretan mıknatıs telinin, kendisini bağlayan litz bakır telinin ve kendisini bağlayan ipek kaplı telin araştırılmasına ve geliştirilmesine odaklanıyoruz.
2- Enamel bakır telin çapı nedir?
Biz ince ve ultra ince emaye bakır tel konusunda uzmanlaştık, ürünlerimizin mevcut çapları Φ0.018-0.50mm'dir.
3- Kendine yapışan emailleme bakır tel nedir?
Kendini bağlayan emayeli bakır tel, termoplastik reçine gibi ek yapışkan emaye kaplamasına sahip özel bir emayeli tel türüdür.Bu yapışkan, yapışkan bir özelliğe sahiptir.
Sıcaklık veya çözücülerle.
Bir kez etkinleştirildikten sonra yapıştırıcı bağlar sargıları kompakt bir kendi kendini destekleyen sarmaşa dönüştürür.
Kendini bağlayan tel kullanımı, bazı sarma uygulamalarında maliyet ve üretim avantajları sağlayabilir.
Çünkü bobinler, bantlar, lazerler veya impregnasyonlar ortadan kaldırılabilir.
4Üretiminizde bulunan kendi kendine yapışan emailleme bakır telinden herhangi bir örnek alabilir miyim?
Tabii ki yapabilirsin!
