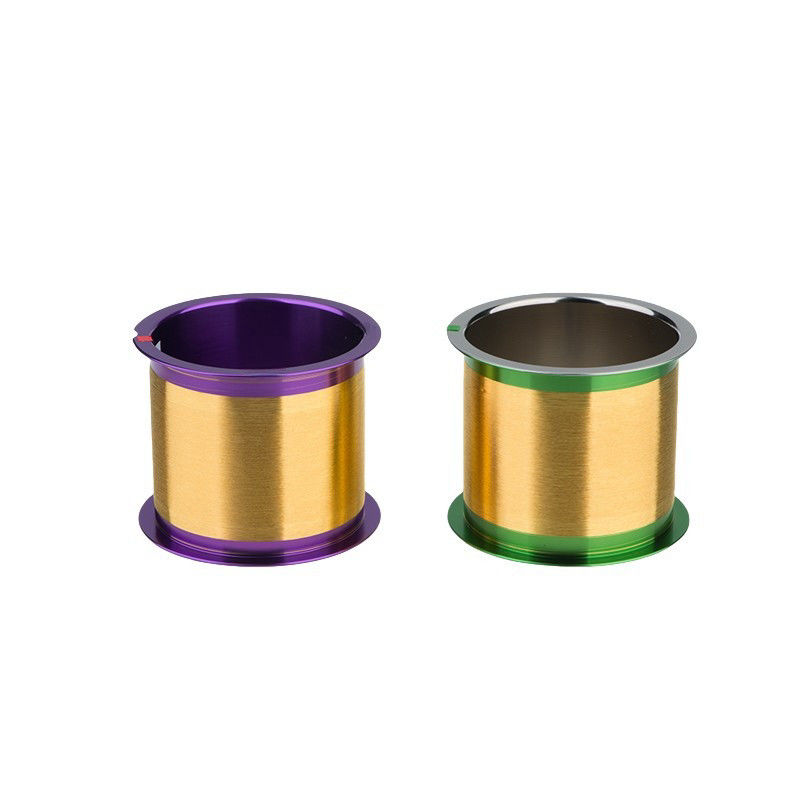

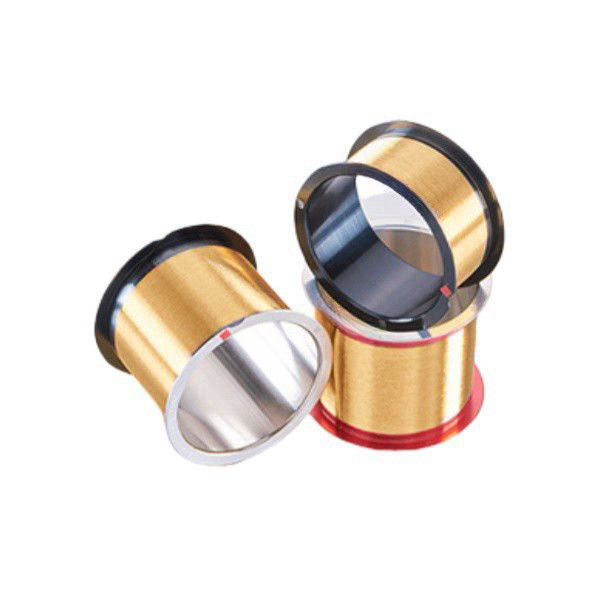

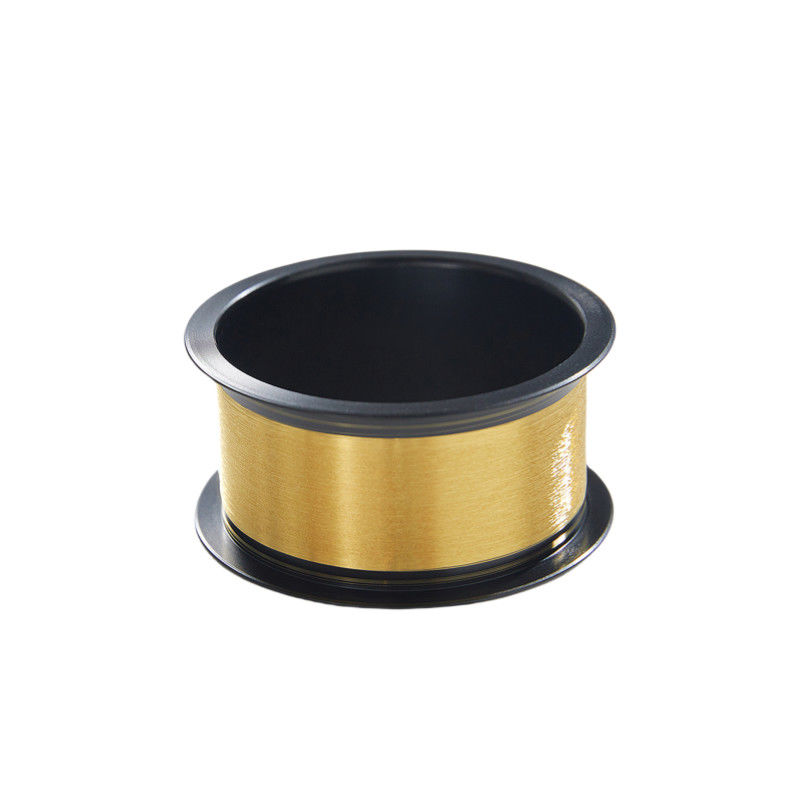

0.01mm çapı ultra ince altın bağlama telleri ultra ince elektronik bağlama taleplerini karşılar
En son yarı iletken ambalajları için tasarlanmış, bu0.01mm ultra ince altın yapıştırma telYüksek yoğunluklu mikroelektroniklerin ve gelişmiş IC'lerin katı taleplerini karşılar.99.999% yüksek saflıkta altınsertliği ve iletkenliği optimize etmek için iz elemanları ile, tel bağlama uygulamalarında üstün elektrik performansı ve mekanik güvenilirliği sağlar
İdealAltın top bağlama işlemleri, ultra ince çapı, MEMS sensörleri, otomotiv IC'leri ve 5G modülleri gibi minyatür cihazlarda hassas bağlantıları sağlar.000 MPa) ve termal kararlılık (-55°C ila 300°C) yüksek hızlı yapıştırma sırasında kırılmayı en aza indirgenir, düşük elektrik direnci sinyal bütünlüğünü arttırırken.
KullanımıTermosonik bağlama teknolojisi, minimum kraterleme ile sağlam ilk ve ikinci bağları elde eder, top çapı (2.5φ ∼3.5φ), döngü yüksekliği ve bağ yerleştirilmesi için sıkı kalite standartlarına uymaktadır
ROHS uyumlu ve otomatik yapıştırma sistemleri ile uyumlu bu tel üretim duraklama zamanını azaltır ve kritik uygulamalarda palladium kaplamalı bakır gibi daha pahalı alternatifleri değiştirir
Altın bağlayıcı tel, diğer tel türlerine kıyasla birkaç avantaj sunar.Winner, müşterilerin isteklerine bağlı olarak altın bağlama tellerinin çapını kontrol edebilir.
Winner, 5N 99.999 / 4N 99.99 / 3N 99.9 / 2N 99'ların çeşitli portföyünde geniş bir top, kenar ve stud bağlama tel seçeneği sunar.0.
* Yüksek saflıkta hammaddeler (99,999 %)
* Istikrarlı mekanik özellikler
* Yüksek kaliteli tel yüzeyi
* Müşteri özelliklerine göre yapılmıştır
* Çok ince uygulamalar için 0,6 mil / 15 mikron boyutuna kadar çaplı.
* Top ya da kenar bağlama veya çubuk çarpma için
Altın bağlayıcı tel, mükemmel elektrik iletkenliğine, termal iletkenliğine, mekanik özelliklerine ve kimyasal istikrarına sahip yarı iletken ambalajı için bir tür malzemedir.Bu ürün ambalaj için iç kurşun olarak kullanılır ve entegre devrelerin ve yarı iletken ayırıcıların üretim sürecinde temel malzemelerden biridir.Winner, müşteri gereksinimlerine göre 10um-40um'dan farklı tel çapları ile Au bağlama telini sağlayabilir.
|
yoğunluk:
|
19.34 g/cm3
|
|
Erime noktası:
|
1063°C
|
|
Elektriksel direnç: (@20°C)
|
2.3 μΩ-cm
|
|
Elektrik İletkenliği: (@20°C)
|
% 75 (IACS)
|
|
Isı iletkenliği: (@20°C)
|
315 W/m-K
|
|
Füzyon akımı (10 mm x 25 μm)
|
0.52 A
|
Tam bir kablo çapı yelpazesi sunmaktan gurur duyuyoruz, böylece farklı kablo uygulamalarında çeşitli güç ve uzatma ihtiyaçlarını karşılıyoruz.Özel çözümler sağlamak için müşterilerimizle yakın işbirliği yapıyoruz.Bu özel çözümlerde, germe dayanıklılığı ve uzatma gibi teknik parametreler, özel gereksinimlerini karşılamak için titizlikle uyarlanır.Bu müşteri merkezli yaklaşım, sadece müşterilerimizin beklentilerini karşılamamızı değil, aynı zamanda çok rekabetçi tel üretimi ve yapıştırma uygulamaları pazarında onların beklentilerini de aşmamızı sağlar..
|
Tasarım
|
Çapraz
|
Çekim Gücü (gms)
|
Uzunluk (%)
|
|
99% 99 Au
|
0.7 mil
|
17.5 μm
|
3 - 10
|
2 - 6
|
|
0.8 mil
|
20 μm
|
4 - 13
|
2 - 7
|
|
0.9 mil
|
22.5 μm
|
5 - 16
|
2 - 8
|
|
1.0 mil
|
25 μm
|
6 - 20
|
2 - 8
|
|
1.3 mil
|
32.5 μm
|
10 - 45
|
2 - 10
|
|
1.5 mil
|
37.5 μm
|
13 - 50
|
2 - 12
|
|
1.7 mil
|
42.5 μm
|
15 - 60
|
2 - 12
|
|
1.8 mil
|
45 μm
|
20 - 70
|
2 - 12
|
|
2.0 mil
|
50 μm
|
25 - 85
|
2 - 15
|
|
3.0 mil
|
75 μm
|
50 - 180
|
2 - 20
|
Neden Altın Bağlayıcı Tel?
Altın (Au) bağlama telleri, yüksek pin sayısına, ultra ince tonlama mikroelektronik cihazlardan yüksek güçlü ayrı bileşenlere kadar geniş bir yelpazede uygulanmaktadır. Au is the preferred choice of bonding material when a) the contact material is not compatible with Aluminum (Al) and/or Copper (Cu) b) the contact area is limited c) the device will be subject to high temperature or high humidity environments.
Altın bağlama telinin avantajları:
• Tahvillerin son derece güvenilir olması
• Geniş bir işlem penceresi
• Düşük etki topu ve çivisi yapıştırma
• Üstün döngü performansı
• Yüksek çekim testi performansı
• Mükemmel korozyon direnci
• Standart Al bağ telinden daha yüksek füzyon akımı.
1Winner ne tür bir maden tel üretiyor?
Kendini bağlayan mıknatıs yuvarlak bakır telinin, ince poliüretan mıknatıs telinin, kendisini bağlayan litz bakır telinin ve kendisini bağlayan ipek kaplı telin araştırılmasına ve geliştirilmesine odaklanıyoruz.
2- Enamel bakır telin çapı nedir?
Biz ince ve ultra ince emaye bakır tel konusunda uzmanlaştık, ürünlerimizin mevcut çapları Φ0.018-0.50mm'dir.
3- Kendine yapışan emailleme bakır tel nedir?
Kendini bağlayan emayeli bakır tel, termoplastik reçine gibi ek yapışkan emaye kaplamasına sahip özel bir emayeli tel türüdür.Bu yapışkan, yapışkan bir özelliğe sahiptir.
Sıcaklık veya çözücülerle.
Bir kez etkinleştirildikten sonra yapıştırıcı bağlar sargıları kompakt bir kendi kendini destekleyen sarmaşa dönüştürür.
Kendini bağlayan tel kullanımı, bazı sarma uygulamalarında maliyet ve üretim avantajları sağlayabilir.
Çünkü bobinler, bantlar, lazerler veya impregnasyonlar ortadan kaldırılabilir.
4Üretiminizde bulunan kendi kendine yapışan emailleme bakır telinden herhangi bir örnek alabilir miyim?
Tabii ki yapabilirsin!
